Caricatore di bordo OBC 6.6kw per batteria al litio

» Caricabatterie » Caricatore di bordo OBC 6.6kw per batteria al litio
  • Caricatore di bordo OBC 6.6kw per batteria al litio

    CATEGORIA E TAG:
    Caricabatterie

    Il caricatore della serie HK da 6,6 kW è un prodotto appositamente progettato per l'energia elettrica supplementare della batteria di alimentazione del veicolo elettrico secondo lo standard nazionale del caricatore. Questo prodotto non ha solo i vantaggi di un'elevata efficienza, taglia piccola, elevata stabilità, lunga vita, eccetera., ma ha anche le caratteristiche di alto livello di protezione, alta affidabilità, e funzioni di protezione complete. È una fonte di alimentazione ideale per la ricarica dei veicoli elettrici. Il caricabatterie ha un dispositivo di induzione termica integrato con funzione di protezione da surriscaldamento e può recuperare automaticamente. Il processo di impregnazione completamente sigillato e il livello di protezione fino a IP67 possono garantire che possa funzionare in qualsiasi ambiente complesso senza causare guasti

    inchiesta
    • Specifiche

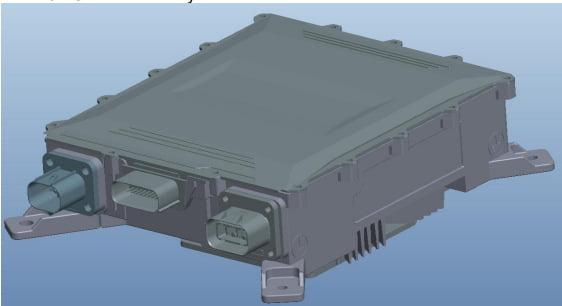

    Caricatore di bordo OBC 6.6kw per batteria al litio

    Il caricatore della serie HK da 6,6 kW è un prodotto appositamente progettato per l'energia elettrica supplementare della batteria di alimentazione del veicolo elettrico secondo lo standard nazionale del caricatore. Questo prodotto non ha solo i vantaggi di un'elevata efficienza, taglia piccola, elevata stabilità, lunga vita, eccetera., ma ha anche le caratteristiche di alto livello di protezione, alta affidabilità, e funzioni di protezione complete. È una fonte di alimentazione ideale per la ricarica dei veicoli elettrici. Il caricabatterie ha un dispositivo di induzione termica integrato con funzione di protezione da surriscaldamento e può recuperare automaticamente. Il processo di impregnazione completamente sigillato e il livello di protezione fino a IP67 possono garantire che possa funzionare in qualsiasi ambiente complesso senza causare guasti

    Caratteristiche principali:

    1. Supporta la diagnosi UDS PUÒ la funzione di sveglia
    2. Il processo completamente sigillato può funzionare in modo affidabile nelle condizioni di -40℃-+85℃
    3. Sensore di temperatura integrato per spegnere l'uscita in condizioni operative pericolose (interno 90°C)
    4. Classe di protezione IP67 Può lavorare in sicurezza in condizioni di immersione in acqua a breve termine

    serie HK-J:

    Modello di caricabatteriaHardwareTensione di uscita CCCorrente di uscita massima
    HK-J-H66-8048V80A18-69VCC80UN
    HK-J-H99-8072V80A25-99VCC80UN
    HK-J-H132-6496V64A34-132VCC64UN
    HK-J-H198-46144V46A50-198VCC46UN
    HK-J-H440-20312V20A110-440VCC20UN
    HK-J-H650-12540V12A170-650VCC12UN



    Dati della serie HK-J:

    Ingresso
    ElementiDati
    Intervallo di ingresso CAAC 90-265V
    Frequenza45-65Hz
    Corrente di ingresso≦32A
    Fattore di potenza≧0,99 mezzo carico
    Efficienza≧93% di pieno carico
    Consumo in standby≦10 W
    Uscita principale
    ElementiDati
    Modalità di uscitaCV/CC
    Tensione di uscita6600W @ 220 V CA;3300W @ 220 V CA
    Precisione CV+/-1%
    Precisione CC+/-2%
    Coefficiente di tensione di ondulazione5%
    Uscita a bassa tensione
    Modalità di uscitaCV
    Tensione di uscita13.8V/27,6 V
    Precisione CV+/-1%
    Precisione CC+/-2%
    Coefficiente di tensione di ondulazione5%
    Comunicazioni CAN
    Comunicazione CANOpzionale
    Baud rate125Kbps,250Kbps,500Kbps
    Resistenza terminaleNO
    Funzione di protezione
    Protezione da sovratensione in ingressoAC285 +/- 5V
    Ingresso sotto tensione di protezioneAC85 +/- 5V
    Protezione da sovratensione in uscitaArresta l'uscita quando supera + 1% della massima tensione di uscita
    Protezione da sottotensione in uscitaArresta l'output quando è al di sotto -5% della minima tensione di uscita
    Protezione da sovracorrente in uscitaArresta l'uscita quando supera + 1% della massima corrente di uscita
    Protezione da sovratemperaturaSpegnere da 85°C e spegnere a 90°C
    Protezione da cortocircuitoArresta uscita
    Protezione della connessione inversa della batteriaFusibile bruciato
    Protezione del suolo≤100 mΩ
    Comunicazione CAN ProtezioneArresta automaticamente l'uscita quando la comunicazione CAN fallisce
    Protezione dallo spegnimento
    Sicurezza e altri
    Resistere alla tensioneIngresso in uscita: 2000VCA≤10mA

    Ingresso a terra: 2000VCA≤12mA

    Uscita a terra: 2000VCA≤10mA, tutto 1 min

    Resistenza di isolamentoIngresso, Produzione, terminale di segnale a custodia≥10mΩ

    Tensione di prova 1000 VDC

    Immunità elettromagneticaGB/T 18487 3-2001 11.3.1
    Elettromagnetico abusivoGB/T 18487 3-2001 11.3.2
    Corrente armonicaGB 17625 1-2003 6.7.1.1
    Corrente di spunto di spunto≤24A
    Tempo di aumento della corrente≤5S, Superamento ≤5%
    Chiudi il tempo di risposta100% 10%≤50mS, 100% 0%≤200 mS
    Anti-vibrazione10-25Ampiezza Hz 1,2 mm, 25-500Hz 30 ms2, 8ore per direzione
    Rumore≤60dB(UN)
    MTBF150000H
    Ambiente di lavoroTemp. relativa 5%-95% Nessuna condensa
    Temperatura di lavoro-35°C – +85°C
    Temperatura di conservazione-55°C – +100°C









    Serie HK-L:

    ModelloMetodo di raffreddamentoPiattaforma di tensioneHardwareEnergia
    HK-LF-108-60Aria condizionata108V177V/60A6.6KW
    HK-LF-144-46Aria condizionata144V202V/46A6.6KW
    HK-LF-312-20Aria condizionata312V450V/20A6.6KW
    HK-LF-540-14Aria condizionata540V680V/14A6.6KW



    Dati serie HK-L:

    Piattaforma di tensione96V/108 V144V312V540V

    Produzione

    Intervallo di tensione di uscita65~140 V90~195V250~450V350~680V
    Corrente di uscita60UN46UN20UN14UN
    Potenza di uscita6600W@220VAC 3300W@110VAC
    Modalità di uscitaCV/CC
    Precisione CV±1%
    Precisione CC±2%
    Coefficiente di tensione di ondulazione5%

    Ingresso

    Intervallo di tensione in ingressoCA 90~264V
    Frequenza45~65Hz
    Corrente di ingresso32UN
    Fattore di potenza≧0,98 più della metà del carico
    Efficienza≧93% a pieno carico
    Consumo in stand-by≦5W

    Uscita a bassa tensione

    Modalità di uscitaTensione costante
    Tensione di uscita13.8V
    Corrente nominale5UN
    Precisione CV±2%
    Potenza di uscita≧62,5 W
    Coefficiente di tensione di ondulazione1%

    Funzione di protezione

    Protezione da sovratensione in ingressoAC270±5V
    Protezione da sottotensione in ingressoAC85±5V
    Protezione da sovratensione in uscitaArresta l'uscita quando supera + 2% della massima tensione di uscita
    Sottotensione di uscita

    Protezione

    Arresta l'output quando è al di sotto -5% della minima tensione di uscita
    Protezione da sovracorrente in uscitaArresta l'uscita quando supera + 5% della massima corrente di uscita
    Protezione da sovratemperaturaSpegnimento da 85 ℃ e spegnere a 90 ℃
    Protezione da cortocircuitoArresta uscita
    Protezione della connessione inversa della batteria
    Protezione del suolo≤100mΩ
    Comunicazione CAN ProtezioneArresta automaticamente l'uscita quando la comunicazione CAN fallisce
    Protezione dallo spegnimento

    Porta segnale

    Rilevamento del segnale CC100Oh-3.3k-Infinito
    Rilevamento del segnale CP0%-100%,5V-15V Vpp
    Uscita singola CC220Ω o 680Ω
    Rilevamento della temperaturaDue ingressi, supporta 1K e 10K
    12Ingresso sveglia V≤10 mA
    12Uscita sveglia VMassimo 0,2 A
    12V potenza costanteCorrente di sonno≤1mA, corrente di picco
    Azionamento elettromagnetico della serraturaCorrente di picco massima 5A
    Segnale di blocco elettromagnetico in posizioneInterruttore



    Comunicazione CAN
    Baud rate125Kbps、250Kbps、500Kbps
    Resistenza terminaleNo

    Sicurezza e altri

    Resistere alla tensioneIngresso in uscita:2500VCA≤10mA

    Ingresso a terra:2000VCA≤10mA

    Uscita a terra:2000VCA≤10mA,tutto 1 min <100MΩ

    Corrente di prova 25A AC

    Resistenza di isolamentoIngresso, produzione, terminale di segnale a custodia≥10MΩ

    Tensione di prova 1000 VDC

    Immunità elettromagneticaGB/T 18487.3-2001 11.3.1
    Elettromagnetico abusivoGB/T 18487.3-2001 11.3.2
    Corrente armonicaGB 17625.1-2003 6.7.1.1
    Corrente di spunto di spunto≤24A
    Tempo di aumento della corrente≤5S,Sovraelongazione≤5%
    Chiudi Tempo di risposta100%-10%≤50mS,100%- 0%≤200
    Livello di protezioneIP67
    Resistenza alle vibrazioni10-25 Hz Ampiezza 1,2 mm,25-500Hz 30m/s2,8ore per direzione
    Rumore≤60dB(Grado A )
    MTBF150000H
    Ambiente di lavoroTemp. relativa 5%-95% Nessuna condensa
    Temperato di lavoro-40 ~ 85
    Temperatura di conservazione-40℃ ~ +105
    Protezione da sovratemperaturaIl modulo smette di funzionare quando la temperatura raggiunge 90 gradi, e l'alimentatore riprende automaticamente il normale funzionamento dopo il raffreddamento

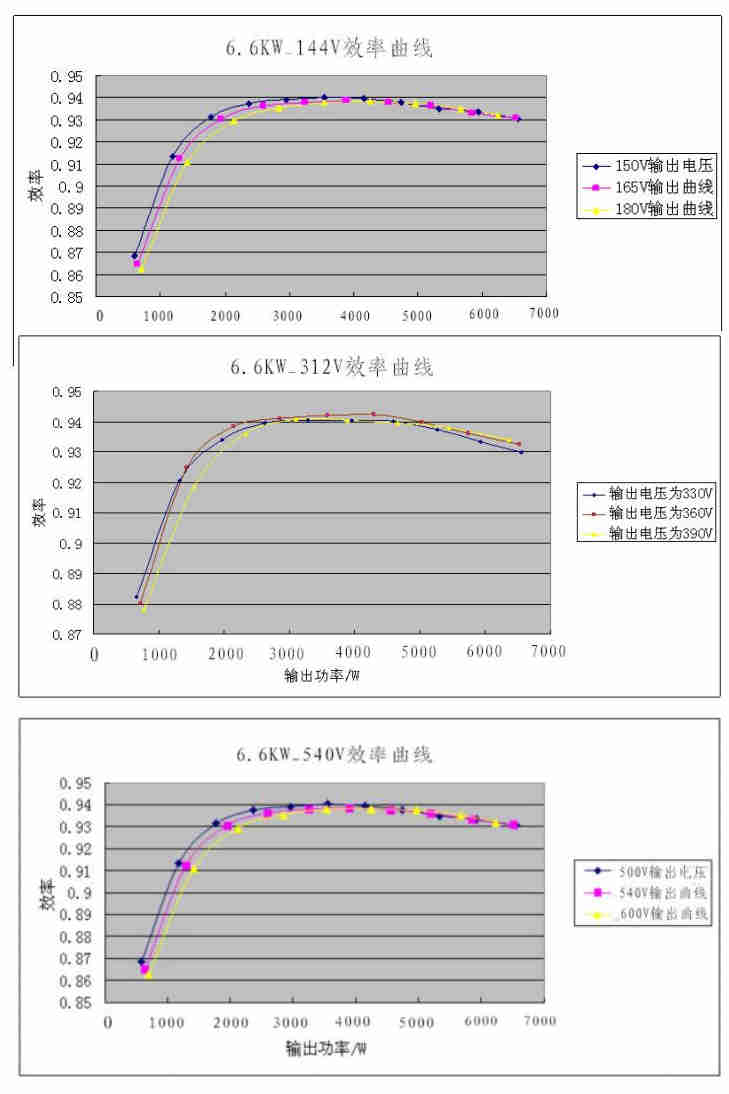

    Curva di efficienza:
